Напомню, у нас в руках – паяльник с оторванным сетевым шнуром. Задачи на ближайшие полчаса:

а) ознакомиться с внутренним строением героя обзора;
б) по возможности вернуть его к жизни.

Первое, что делаем – снимаем ручку из жаростойкой пластмассы. В руках остается – назовем его так – «кожух», в котором собственно и разместились все внутренности пациента.

Откручиваем единственный болтик – два-три оборота позволяют фиксировать или отпускать стержень, которым собственно и проводится пайка, а полное отделение его от резьбы позволяет извлечь «патрон» для стержня.

С другой стороны «кожуха» отгибаем два усика и аккуратно достаем вначале две тонкие трубки длиной около 4-х см, металлического цвета, а за ними – собственно нагревательный элемент – такого же типажа трубку большего диаметра и длины, в которой разместилась спираль из металла с высоким удельным сопротивлением (скорее всего нихром).

Как видим, контакты нашей спирали остались неповреждёнными – отличная новость. Чтобы убедиться в целостности нагревательного элемента, можно замерить сопротивление между контактами. Для паяльника мощностью 25Вт оно сопротивляет ориентировочно 2кОм +/-100Ом.

Вот всё, из чего состоит любой стандартный паяльник:

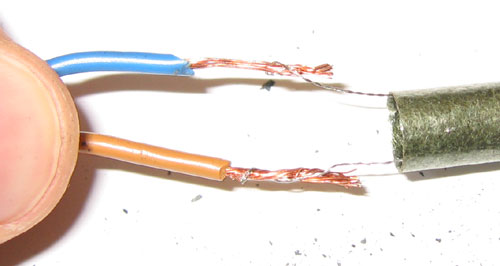

Следующий шаг – подключение контактов спирали к сетевому шнуру. Не забываем, что на шнур предварительно нужно «надеть» ручку паяльника и белую термоусадочную трубку, а на каждый провод – маленькие трубки, служащие для изоляции одного контакта от другого

(хотя они и выглядят, как металлические, на самом деле ток не проводят, легко крошатся, облазят. Кроме того, не боятся больших температур).

Можно схалтурить – связать провода кое-как, но в таком случае не исключено, что пациент скоро заболеет снова, так что лучше перестараемся.

Получается? Дальше всё просо – на оголенный провод надеваем наши изоляционные трубочки, подсовываем поближе белую поливинилхлоридную термоусадочную трубку, и помещаем всё это дело в «кожух» нагревательного элемента.

Поскольку держатель стержня и сам стержень изрядно подкоптились за время работы, советую их слегка почистить мелкой наждачной, а «патрон» дополнительно легенько сплюснуть – для достижения лучшего контакта и теплопередачи от одного к другому.

Помещаем патрон со стержнем в «кожух» с другой стороны, и закрепляем винтиком.

На всякий случай снова проверяем сопротивление, на этот раз – между контактами сетевой вилки. Изменяться оно не было должно, поэтому если увеличилось – значит, где-то у Вас плохой контакт. Если же сопротивление близко к нулю – Вы умудрились допустить где-то в этой простой цепи короткое замыкание. Ни первый вариант, ни второй, понятное дело, не годятся для любых реальных испытаний и, тем более, работы. Снова разбираем паяльник, исправляем ошибки, собираем в обратной последовательности.
Теперь всё нормально? Хорошо, тогда можно загнуть усики «кожуха» нагревательного элемента…

…и надеть на него пластмассовую ручку.
На всякий случай ещё проверим сопротивление между контактами сетевой вилки. Теперь паяльник уверенной рукой можно включать в сеть. Особо пугливым можно спрятаться за диваном, а включать паяльник через сетевой удлинитель или вообще рубильник в коридоре:).
Всё _должно_ заработать.
Лично у меня получилось. На всё это дело было затрачено около полчаса времени. На весь день получил заряд энергии народного умельца – можно двигаться к новым вершинам!

А собственно дорогой моему сердцу паяльник не только вернулся к жизни, но даже стал быстрей нагреваться и лучше паять – благодаря уменьшению теплового сопротивления системы «нагревательный элемент – патрон – стержень»!

Надеюсь, данная заметка кому-либо пригодится на практике, а тем временем пусть у Вас никогда ничего не ломается и не горит!

Всё о правилах эксплуатации электрического паяльника и его ремонте своими руками

Электрический паяльник — это ручной инструмент для соединения деталей. Такое свойство обусловлено наличием мягких припоев, которые разогревают материал до жидкой консистенции и заполняют все пустоты. Перед покупкой паяльника нужно прочитать инструкцию по его эксплуатации, чтобы понимать, как нужно поступать в случае его поломки. В данной статье подробно описано как правильно произвести ремонт электрического паяльника.

Правила эксплуатации электроинструмента

На прилавках строительных магазинов можно встретить разные модели электропаяльников, которые работают от сети — от 12 до 220 Вт. Процесс выбора инструмента должны брать в расчёт безопасность работающих мастеров, напряжение в электросети на месте работ.

Если инструмент изготавливается самостоятельно, то для его правильной реконструкции потребуется тонкий провод. Он будет наматываться на спираль. Необходимая мощность — от 12 до 100 Вт, даже можно больше. Растекание материала по поверхности пластин будет происходить равномерно, если температура плавления превысит температуру в самом паяльнике.

Основные детали

Устройство для пайки производится из медного стержня. Нихромовая спираль нагревает прибор. Важно, чтобы тепло сразу передавалось от нагревательного элемента жалу — так называют стержень с наконечником клиновидной формы. Он вставляется в трубку из стали, которая обматывается стекловидной тканью или слюдой.

На слюду наматывается проволока, которая служит нагревательным элементом. Для снижения потерь тепла нихромовая проволока обматывается асбестом. Концы нихромовой спирали присоединяются к проводникам электрического шнура. Чтобы обеспечить надёжность и сохранение вырабатываемого тепла, спирали сгибают и складывают вдвое в точке соединения с медным проводом. Дополнительно пережимают в точке сцепления.

Перечисленные элементы расположены в металлическом корпусе. Он может быть изготовлен двумя способами: сварен из двух частей или сооружён из двух кусочков металла.

Накладными кольцами выполняют фиксацию корпуса на металлической трубке. После подачи электрического тока он распределяется из нихрома на спираль, а после этого тепло поступает к жалу.

Для паек маломощных диодов специалисты советуют использовать электрический ток мощностью до 12 Вт. Крупногабаритные детали и толстые соединительные провода нужно паять более мощными устройствами. Подойдёт паяльник мощностью от 40 до 60 Вт. Сложные по конструкции и проходимости тепла детали паяют приборами мощностью от 100 Вт.

Электрическая схема

Мощность

Электрическая мощность паяльника – это количество электричества, которую прибор способен взять из сети. Определить величину можно путём произведения напряжения на потребляемый ток. Это число показывает рассеянную на жало тепловую мощность и определяет эксплуатационные возможности прибора.

Выбор мощности зависит от планируемой работы инструмента.

1. При пайке мелких деталей в пределах дома, огорода или гаража хватит паяльника с небольшой мощностью.
2. Для габаритных материалов подходят самые мощные инструменты, которые потребляют максимальное количество энергии, чтобы справиться с плавлением и спайкой.

Чтобы поменять заряд электричества на необходимый, достаточно заменить жало на более толстый наконечник.

При выходе из строя нагревательного элемента мощность учитывается при необходимости самостоятельной его перемотки и выбора количества витков.

Напряжение

Важная характеристика при ремонте паяльника в случае его поломки — подаваемое на обмотку напряжение. В зависимости от выпускаемой модели показатель может принимать следующие значения:

• 220 вольт. Характерен для отечественного производства.
• 12–42 вольт. Понижаются трансформатором по технике безопасности, но излучают повышенную мощность для пайки сложных деталей в опасных условиях труда.
• 5 вольт. Изготовление таких паяльников возможно самостоятельно. Это миниатюрные инструменты для выполнения несложных работ дома и на мелком производстве.

Пониженные напряжения важны для работы в опасных условиях. Например, при высокой влажности помещения, большой задымлённости или грязи. Цель понижения напряжения — обеспечение техники безопасности на производстве, предотвращение несчастных случаев от возможного поражения электрическим током.

Возможные причины поломки

Обрыв в проводке

Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.

Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.

Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:

1. На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
2. Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.

Перегорание

Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.

Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:

1. Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
2. Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.

Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:

Плохие контакты

Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:

• Неправильное положение жала. Достаточно ввести его чуть поглубже внутрь корпуса и зафиксировать. Если стержень окажется коротким, то заменить его на подходящий.
• Окалина на жале. Снимается простой наждачной бумагой или надфилем. Разогретое жало опускают в канифоль и растирают кончик на оплётке с припоем. Когда на кончике образуется тонкий и ровный слой припоя, окалина полностью удалена.

Пошаговая инструкция, как отремонтировать самостоятельно

Ремонт паяльника начинается с расчёта сопротивления нагревательного элемента или обмотки. Величины напряжения и сопротивления электроприбора позволяют рассчитать его потребляемую мощность. Например, сопротивление в обмотке паяльника, имеющего мощность 60 Вт и питающегося от сети 36 В, должно быть равно или чуть больше 22 Ом.

Для ремонта необходимо подготовить следующие инструменты:

• пассатижи;
• острый нож;
• сопротивление керамическое «ПЭВ-10»;
• нить асбестовая.

Предварительно подготавливается керамический резистор. Провода электропитания должны подходить к его основанию, чтобы проверять электронную мощность и отдачу тепла.

Под рукой нужно иметь проволоку из нихрома, её диаметр должен соответствовать параметрам обмотки. Витки укладывают вплотную. При накаливании поверхность проволоки из нихрома будет окисляться, создавать изолирующий слой. Намотанный слой, который по правилам не должен помещаться в первый ряд, покрывают слюдой и размещают во втором ряду.

Советы экспертов

Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:

1. При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
2. При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
3. Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
4. При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
5. Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.

Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.

Ремонт паяльника

Электрическим паяльником является ручной нагревательный прибор для фиксирования деталей из металла с помощью припоя – сплава, разогретого до жидкого состояния и имеющего температуру плавления ниже, чем у скрепляемых заготовок.

Конструкция

Эксплуатация электропаяльников предусматривает знание их конструкций, чтобы в любой неожиданный момент быстро выявить повреждение и отремонтировать прибор. Он состоит из:

• медного стержня, обернутого в изолирующий материал и помещенного в стальную трубку;
• нагревателя;
• жала для непосредственного соединения металлических частей припоем;
• ручки-держателя;
• шнура с вилкой.

Стержень из меди является эффективным проводником тепла от нагревателя (нихромовой спирали) к жалу. Спираль накручена на стальную трубку, которая обернута слюдой или стеклотканью. Далее нихромовая обмотка закрывается изолятором (лучше всего асбестом), что предотвращает от теплопотерь и короткого замыкания.

Для уменьшения нагрева в зоне скрепления с проводниками электрошнура концы спирали согнуты пополам, и место контакта дополнено обжимающей алюминиевой пластиной. Электроизоляция обеспечена надетыми в месте скрутки изоляционными трубками.

Стержень и нагреватель размещают в корпусе паяльника, на который насаживают деревянную или термопластиковую ручку с внутренним каналом для сетевого шнура.

Функционирование

Принцип работы паяльного инструмента базируется на преобразовании электрической энергии в тепловую, которая через нагрев спирали и стержня раскаляет жало. Температура в зоне пайки достигает 400-4500С. Получившаяся вязко-жидкая смесь проникает в полости и неровности между деталями. После остывания металлы будут надежно соединены.

Дополнительная информация. В электросхеме обычно присутствует преобразователь переменного сетевого тока в постоянный.

Мощность

Рабочая мощность паяльника выбирается от 12 до 3000 Вт и определяет его технические возможности. Пайка мелких деталей выполняется прибором на 12 Вт. Это условие необходимо выполнять, так как мощному паяльнику из-за размеров жала будут недоступны места контактов крошечных радиоэлементов. Кроме того, большая мощность прибора вызывает недопустимый перегрев деталей схемы.

Для мощных радиодеталей, толстых проводов и небольших элементов требуются паяльники 40 и 60 Вт. Если выполняются работы на крупном оборудовании, то инструмент для пайки подбирается на 100 Вт и выше. При недостаточной мощности устройства пайка будет непрочной и с большим количеством пустот.

Напряжение

Для соблюдения техники безопасности паяльник подбирается по сетевому напряжению от 12 до 220 В (всего 5 значений). Так, работы в легковом транспорте можно проводить паяльным инструментом на 12 В, грузовом – 24, воздушном – 27, во влажном помещении с обязательным заземлением электрооборудования – 36 В.

Инструмент на 12 В непросто переделать на 220 В – придется наматывать тонкую спираль большим количеством слоев, создающих определенные неудобства в работе с мелкими деталями.

Обратите внимание! При соответствии мощности сети и паяльника можно работать от переменного и постоянного напряжения. Такая возможность обусловлена нихромовым материалом нагревателя.

В основном напряжение в паяльных приборах составляет 220 В. Чтобы в помещениях высокой влажности или запыленности не допустить поражение током, используют напряжение инструментов не более 42 В.

Самые популярные виды паяльников можно классифицировать по двум категориям: особенностям нагрева и типам конструкции.

По принципу нагрева выделяют паяльные приборы:

• нихромовые;
• керамические;
• индукционные;
• импульсные.

Нихромовые

Наиболее распространенное устройство паяльника – со спиральным нагревателем из нихрома, через который может проходить постоянный сетевой ток или переменный от сети и трансформатора. Такой инструмент – доступный по цене, ударопрочный. Подходит для нечастого использования.

Керамические

В паяльнике этого типа нагревателем является стержень из керамики, по которому проходит тепловая энергия от контактов под напряжением. Из достоинств отмечены: долгий срок службы при правильной эксплуатации, достаточно быстрое нагревание, наличие системы управления температурой и мощностью, компактность.

Недостатками можно назвать: хрупкость керамического стержня, использование только родного жала, высокую стоимость, риск приобретения нихромовой подделки.

Индукционные

Катушка индуктора как главная рабочая деталь паяльника создает магнитное поле и разогревает сердечник. Тепло передается наконечнику, температура которого поддерживается, благодаря ферромагнитному покрытию.

Для каждого металла и детали требуется свой нагрев, поэтому жало нужно подбирать индивидуально.

Импульсные

В схеме импульсного паяльника присутствуют: частотный преобразователь, трансформатор высокой частоты и жало. Электрический импульс возникает с ростом частоты сетевого напряжения, которое через кратчайшее время снижается до необходимого значения.

Жало присоединяется с помощью зажимов (токосъемников) к вторичной трансформаторной обмотке. Благодаря этому, при нажатии и удержании пусковой кнопки конечная часть инструмента мгновенно разогревается.

Паяльники данного вида устроены для непродолжительной пайки деталей различных размеров.

По конструкционным различиям паяльные приборы делятся на:

• стержневые – ручка-держатель переходит в прямой стержень с жалом;
• пистолетного типа – рукоятка и металлическая часть перпендикулярны друг другу;
• паяльные станции – сложные устройства со встроенным электронным блоком регулировки, по технологии эксплуатации делятся на инфракрасные, термовоздушные, цифровые.

Существуют модели паяльников для детского технического моделирования – маломощные с деревянной ручкой. Компактные USB-устройства работают от автомобильного прикуривателя, а молотковые паяльники оснащены толстым жалом для крупных деталей. Аккумуляторные и газовые инструменты являются автономными приборами и работают от аккумулятора и газового баллончика, соответственно.

Инструменты для пайки могут иметь жала различной конфигурации (клиновидные, конусообразные, с фаской, игольчатые), изготовленные из меди или дополнительно с никелевым покрытием. Ручка изготавливается из материала с малой теплопроводностью: дерева, эбонита, текстолита.

Обратите внимание! Перед работой необходимо ознакомиться с правилами эксплуатации и ремонта паяльника.

Условия эксплуатации

Ремонт паяльника вряд ли потребуется, если соблюдать необходимые правила эксплуатации:

• обеспечить на рабочем месте технику безопасности, согласно инструкции изделия;
• учитывать величину сетевого напряжения;
• в помещениях высокой влажности использовать устройство на 36 В (не более), предварительно его заземлив;
• нагреватель и шнур в процессе работы должны находиться без влияния механических нагрузок;
• не задевать шнур раскаленным наконечником;
• не перегревать спираль паяльника;
• выбирать режим разогрева регулятором мощности.

Важно! Правильный подбор параметров мощности не дает гарантию качества пайки.

Причины повреждений

Наиболее часто встречаются следующие причины выхода из строя паяльного инструмента:

• повреждение вилки, шнура;
• сбой в работе сети;
• нарушение рабочих контактов;
• поломка нагревателя.

Как отремонтировать

Чтобы внезапное повреждение инструмента не причинило неудобств, каждый специалист или радиолюбитель должен уверенно владеть паяльником и уметь его починить, тем более что это несложно. Необходимо наличие обычного ампервольтметра, который диагностирует вид неисправности.

Замена нагревателя на новый

В случае потери работоспособности нагревательного элемента нужно сделать следующее:

• определить сопротивление обмотки по мощности прибора и напряжению сети;
• подобрать диаметр нихромовой проволоки по сопротивлению на 1 метр;
• намотать спираль, укладывая витки без зазоров, между рядами помещают слой слюды;
• с целью удержания тепла и недопущения короткого замыкания обмотку покрывают стеклотканью, вместо которой можно использовать слюду или асбест; последний имеет преимущество создания необходимой формы и приобретения прочности после высыхания.

Обратите внимание! Наложив асбестовый изоляционный слой, нужно дождаться его высыхания и только тогда включить прибор в сеть.

Замена нагревателя на резистор

Вместо элемента нагрева можно с успехом воспользоваться резистором ПЭВ-10. Для ремонта паяльника своими руками потребуются пассатижи, хорошо поточенный нож, асбестовая нить. Чтобы заменить нагреватель, необходимо:

• разобрать инструмент для пайки;
• удалить отработавший нагреватель;
• поместить резистор на освободившееся место;
• счистить с электрошнура 1,5 см изоляционного покрытия, подвести провода питания к резистору через канал держателя; следить, чтобы уложенные провода не прикасались к корпусу; выводы заизолировать нитью асбестовой;
• собрать инструмент и убедиться в его работоспособности.

Если поврежден сетевой шнур, то его следует заменить. Вышедшая из строя вилка электрошнура также подлежит замене. При этом отрезают сломанную вилку (обычно целиковую) и вместо нее устанавливают разборную.

Легко устраняется нарушенный контакт нагревателя с сетевым шнуром. Для этого нужно разобрать паяльник и восстановить соединение контактов.

При бережной работе с паяльником он долго не будет требовать ремонта. Если все-таки повреждение случилось, устранить его довольно просто: нужно знать схему устройства (она элементарная), основные правила электротехники и безопасности.

Видео

Устройство и ремонт электрического паяльника

Электрический паяльник – это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев, путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.

Электрическая схема паяльника

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Устройство паяльника

Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью. На слюду намотана нихромовая проволока, которая служит нагревательным элементом.

Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.

Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом. В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.

Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии. Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.

При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.

Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей. Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Мощность нагрева паяльников

Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя. При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка.

Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.

Ремонт паяльника своими руками

Паяльник перестает нагреваться по одной из двух причин. Это в результате перетирания сетевого шнура или перегорания нагревательной спирали. Чаще всего перетирается шнур.

Проверка исправности сетевого шнура и спирали паяльника

При пайке сетевой шнур паяльника постоянно изгибается, особенно сильно в месте выхода из него и вилки. Обычно в этих местах, особенно если сетевой шнур жесткий, он и перетирается. Сначала проявляться такая неисправность недостаточным нагревом паяльника или периодическим его охлаждением. В конечном итоге, паяльник перестает нагреваться.

Поэтому перед ремонтом паяльника нужно проверить наличие питающего напряжения в розетке. Если напряжение в розетке есть, то проверить сетевой шнур. Иногда неисправность шнура можно определить, плавно перегибая его в месте выхода из вилки и паяльника. Если паяльник при этом стал чуть теплее, значит точно неисправен шнур.

Проверить исправность шнура можно подключив к штырям вилки щупы мультиметра, включенного в режим измерения сопротивления. Если при изгибании шнура показания будут изменяться, то шнур перетерся.

Если обнаружилось что, обрыв шнура находится в месте выхода из вилки, то для ремонта паяльника достаточно будет отрезать часть шнура вместе с вилкой и установить на шнур разборную.

В случае, если шнур перетерся в месте выхода из ручки паяльника или мультиметр, подключенный к штырям вилки, при изгибании шнура не показывает сопротивление, то придётся разбирать паяльник. Для получения доступа к месту присоединения спирали к проводам шнура достаточно будет снять только ручку. Далее последовательно прикоснуться щупами мультиметра к контактам и штырям вилки. Если сопротивление равно нулю, то в обрыве спираль или плохой контакт ее с проводами шнура.

Расчет и ремонт нагревательной обмотки паяльника

При ремонте или при самостоятельном изготовлении электрического паяльника или любого другого нагревательного прибора приходится мотать нагревательную обмотку из нихромовой проволоки. Исходными данными для расчета и выбора проволоки является сопротивление обмотки паяльника или нагревательного прибора, которое определяется исходя из его мощности и напряжения питания. Рассчитать, какое должно быть сопротивление обмотки паяльника или нагревательного прибора можно с помощью таблицы.

Зная напряжение питания и измеряв сопротивление любого нагревательного электроприбора, например паяльника, электрочайника, электрического обогревателя или электрического утюга, можно узнать потребляемую этим бытовым электроприбором мощность. Например, сопротивление электрочайника мощностью 1,5 кВт будет равно 32,2 Ом.

Таблица для определения сопротивления нихромовой спирали в зависимости от мощности и питающего напряжения электрических приборов, Ом
Потребляемая мощность паяльником, Вт	Напряжение питания паяльника, В
	12	24	36	127	220
12	12	48,0	108	1344	4033
24	6,0	24,0	54	672	2016
36	4,0	16,0	36	448	1344
42	3,4	13,7	31	384	1152
60	2,4	9,6	22	269	806
75	1.9	7.7	17	215	645
100	1,4	5,7	13	161	484
150	0,96	3,84	8,6	107	332
200	0,72	2,88	6,5	80,6	242
300	0,48	1,92	4,3	53,8	161
400	0,36	1,44	3,2	40,3	121
500	0,29	1,15	2,6	32,3	96,8
700	0,21	0,83	1,85	23,0	69,1
900	0,16	0,64	1,44	17,9	53,8
1000	0,14	0,57	1,30	16,1	48,4
1500	0,10	0,38	0,86	10,8	32,3
2000	0,07	0,29	0,65	8,06	24,2
2500	0,06	0,23	0,52	6,45	19,4
3000	0,05	0,19	0,43	5,38	16,1

Рассмотрим на примере как пользоваться таблицей. Допустим, требуется перемотать паяльник мощностью 60 Вт рассчитанный на напряжение питания 220 В. По самой левой колонке таблицы выбираете 60 Вт. По верхней горизонтальной строке выбираете 220 В. В результате расчета получается, что сопротивление обмотки паяльника, не зависимо от материала обмотки, должно быть равно 806 Ом.

Если Вам понадобилось сделать из паяльника мощностью 60 Вт, рассчитанного на напряжение 220 В, паяльник, для питания от сети 36 В, то сопротивление новой обмотки должно будет уже равно 22 Ом. Вы можете самостоятельно рассчитать сопротивление обмотки любого электронагревательного прибора с помощью онлайн калькулятора.

Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности
Напряжение питания, В:
Мощность, Вт:

После определения требуемой величины сопротивления обмотки паяльника из ниже приведенной таблицы выбирается подходящий, исходя из геометрических размеров обмотки, диаметр нихромовой проволоки. Нихромовая проволока представляет собой хромоникелевый сплав, который выдерживает температуру нагрева до 1000˚С и маркируется Х20Н80. Это означает, что в сплаве содержится 20% хрома и 80% никеля.

Таблица зависимости погонного сопротивления (одного метра) проволоки из нихрома от величины его диаметра
Диаметр нихромового провода, мм	0,05	0,07	0,08	0,1	0,2	0,3	0,4	0,5	0,60	0,7	0,8	0,9	1,0	1,1	1,2	1,3	1,5	2,0	2,2	2,5	3,0
Погонное сопротивление, Ом/м при 20°С	550	280	208	137	34,6	15,7	8,75	5,60	3,93	2,89	2,20	1,70	1,40	1,16	0,97	0,83	0,62	0,35	0,31	0,22	0,16

Для намотки спирали паяльника имеющей сопротивление 806 Ом из примера выше, понадобится 5,75 метров нихромовой проволоки диаметром 0,1 мм (нужно поделить 806 на 140), или 25,4 м проволоки диаметром 0,2 мм, и так далее.

Замечу, что при нагреве на каждых на 100° сопротивление нихрома увеличивается на 2%. Поэтому сопротивление спирали 806 Ом из выше приведенного примера при нагреве до 320˚С увеличится до 854 Ом, что практически не повлияет на работу паяльника.

При намотке спирали паяльника витки укладываются вплотную друг к другу. При нагревании докрасна поверхность нихромовой проволоки окисляется и образует изолирующую поверхность. Если вся длина проволоки не вмещается на гильзе в один слой, то намотанный слой покрывается слюдой и мотается второй.

Для электрической и тепловой изоляции обмотки нагревательного элемента лучшими материалами является слюда, стекловолоконная ткань и асбест. Асбест обладает интересным свойством, его можно размочить водой и он делается мягким, позволяет придавать ему любую форму, а после высыхания обладает достаточной механической прочностью. При изолировании обмотки паяльника мокрым асбестом надо учесть, что мокрый асбест хорошо проводит эклектический ток и включать паяльник в электросеть можно будет только после полного высыхания асбеста.

Особенности ремонта паяльника

Паяльник относится к одним из самых надежных инструментов, так как это достаточно простое устройство. Но даже такие виды техники могут со временем ломаться. Ремонт паяльника является не очень сложным делом, но здесь главное определить род поломки, чтобы исправить ее. Условно все можно разделить на восстановление работоспособности по стандартной схеме, которая присутствует в стандартных моделях, и исправление неполадок с дополнительными функциями инструмента. Ведь в некоторых моделях присутствуют встроенные регуляторы температуры, индикаторы разогрева и прочие вещи.

Ремонт паяльника своими руками зачастую не составляет большого труда, но в большинстве случаев люди все же предпочитают покупать новые инструменты, если речь идет о простых бюджетных моделях. Тем не менее, если есть желание сэкономить, то можно постараться сделать все самостоятельно.

Частые причины поломок и способы их устранения

Прежде чем разбираться, как починить паяльник, стоит понять, что привело к его поломке. Одной из самых распространенных причин является обрыв электрической сети. На участке схемы может произойти разрыв, что приведет к утрате возможности разогрева инструмент. Проще всего, если разрыв цепи произошел на шнуре питания. Он больше всего подвержен деформации и не исключено, что рано или поздно провод переломится. В таком случае легче заменить полностью шнур, чем искать место разлома.

Обрыв нихромовой обмотки уже потребует более сложных процедур, хотя и это вполне возможно осуществить самостоятельно. Для начала нужно найти место обрыва. Это можно сделать при помощи мультиметра, но придется разобрать паяльник. Здесь учитывается сопротивление обмотке, зависящее от мощности инструмента. Его можно посмотреть на корпусе изделия.

Причины, почему перегорает спираль у паяльника, могут крыться следующем:

• слишком высокий нагрев инструмента;
• скачки напряжения, которые приводят к повышению температуры;
• длительная беспрерывная работа, повышающая температуру паяльника;
• брак обмотки, когда на проводе есть проблемные места, выходящие из строя в первую очередь;
• наличие скруток, повышающих сопротивление в конкретном месте.

Как правильно разобрать паяльник?

Для ремонта снимается корпус паяльника, который выполняет защитную функцию. Если на модели присутствуют фиксирующие кольца, то их нужно раздвинуть. Защитный кожух выполняется в двух основных вариантах.

Паяльник в разобранном виде

Чтобы знать как разобрать паяльник, требуется изучить каждый их них:

• на штыре с обмоткой располагается металлическая трубка, которая упирается в рукоять инструмента, а с обратной стороны зажимается специальным концом;
• корпус делается в виде двух половинок трубки, сужающейся по краям (здесь обе части фиксируются при помощи зажимных колец).

Простой способ устранения поломок

Есть несколько способов, как отремонтировать паяльник после разбора. Простой метод заключается в следующем;

• после снятия защитного кожуха снимается еще изоляционный слой;
• когда будет обнаружен обрыв, вовсе не обязательно утруждать себе длительной заменой всей обмотки;
• достаточно отсоединить один ее конец от клеммы питания;
• после этого нужно просто смотать провод с внешней стороны обмотки до того самого места, где обнаружен обрыв;
• в месте перегорания нужно сделать скрутку;
• намотать провод;
• провод подключается к клемме питания;
• наматывается изоляционная обмотка;
• закрывается корпус.

Это простой способ, который часто используется, но специалисты не рекомендуют его в качестве основного. Основным недостатком данной методики является то, что сопротивление паяльника в месте скрутки возрастает. Соответственно, там повышается температура во время работы. Именно место скрутки становится наиболее опасным для поломок в дальнейшем. Создается высокая вероятность того, что проводка перегорит в следующий раз в этом же месте.

Как перемотать паяльник?

Чтобы после перемотки в инструменте не оставалось слабых мест, необходимо перематывать всю катушку на нем. Если необходимо сохранить характеристики модели, то параметры провода должны быть такими же, как и у старого. При этом нужно сохранять количество витков, которое предусмотрено в конструкции для каждого слоя.

Перемотка паяльника своими руками

Изоляцию можно заменить, если нет возможности подобрать такой же точно вариант. Здесь можно применять слюду для паяльника в виде пластин или трубок, термостойкую стеклоткань или асбестовые прокладки. Асбест является одним из лучших изоляторов.

Слюда для паяльника со спиралью

• сначала создается изоляционный слой;
• затем на него наматывается первый слой обмотки;
• на него накладывается еще один изоляционный слой;
• поверх второго слоя изоляции наматывается второй слой обмотки;
• оставшиеся концы провода монтируются к сетевому шнуру.

Необходимо соблюдать, примерно, одинаковое количество витков в каждом слое обмотки. Благодаря этому можно обеспечить равномерный нагрев инструмента»

Иногда создаются проблемы с изоляционными слоями, которые находятся между обмотками. Здесь также приходится разбирать инструмент и частично перематывать его, но основным действием является замена обмотки. Проще всего заменить ее на слюдяные трубки. Данный материал является отличным диэлектриком и при этом обладает нужными качествами теплопроводности. Слюда является достаточно хрупким материалом, что становится главным его недостатком. Даже если трубки будут находиться в защищенном корпусе, то при механическом ударе есть вероятность их повреждения. Если слюда разрушится, то паяльник может замкнуться между витками.

Техника безопасности

Во время ремонта очень важно соблюдать технику безопасности, так как это поможет сохранить в нормальном состоянии инструмент, а также обезопасит здоровье и жизнь мастера. К основным правилам относятся:

• при всех ремонтных работах и разборе корпуса паяльник должен быть отключен от сети;
• если поломка случилась во время работы, то помимо обесточивания инструмента нужно дождаться пока он остынет;
• всегда стоит помнить о создании изоляции и проверке ее целостности, чтобы после перемотки не образовалось витковое замыкание;
• стоит избегать создания скруток как внутри инструмента, так и на сетевом проводе, что создает потенциально опасные места при эксплуатации;
• во время проверочного включения при ремонте лучше не держать паяльник в руках и не находиться с ним в непосредственной близости;
• проверочное включение необходимо проводить всегда и ждать до полного разогрева инструмента.

Заключение

Несмотря на то, что паяльник относится к недорогим инструментам, порой его проще и дешевле отремонтировать, чем покупать новый. Простота конструкция сводит все ремонтные операции до нескольких основных пунктов, вне зависимости от причины возникновения проблемы. Ремонт китайского паяльника с регулятором температуры не будет принципиально отличаться от восстановления работоспособности отечественного инструмент без дополнительных функций, если речь не идет о поломке самого регулятора температуры.
