Как добавить провод к скрутке

Делаем правильную скрутку проводов

Скрутка проводов — один из методов, когда необходимо выполнить ответвление либо дополнительное соединение проводки. Однако по ПУЭ ее запрещено применять. Но зная, как правильно сделать скрутку проводов, реально избежать непредвиденных случаев, особенно замыкания, которое часто чревато возгоранием.

Соединение проводов

Для обеспечения полноценной электроводимости важным моментом является целостность проводки. Недопустимо ее повреждение или некачественное сцепление. Важно гарантировать плотное примыкание контактов и надежность соединения в зонах «электрических узлов». Различают определенные способы, устраняющие разрывы в кабеля. В их числе следует отметить сварку. Она применяется в отношении медных и алюминиевых проводов. При этом обеспечивается особенно надежное сцепление.

Соединения можно разделить на виды:

  • скрутка;
  • сварка;
  • пайка;
  • опресовка;
  • клеммные колодки;
  • самозажимные клеммники (клеммы WAGO);
  • колпачки СИЗ;
  • болтовой зажим.

Самое полноценное соединение для проводов изготовленных из меди – пайка. Ее легко осуществить при помощи флюса (канифоль, бура) и оловянного припоя. Так же применяют клеммники – специальное приспособление, которое выполняется при помощи винтовых зажимов. Их подбирают отдельно в соответствии с сечением жил. Нередко используются и самозажимные клеммники, для экономии времени на проведении электромонтажных работ. С целью изоляции скрученного или спаянного электрического соединения используют изоляционные колпачки СИЗ. Сегодня в энергетике широко применимы клеммы WAGO, которые выпускаются для проводных проводов и кабелей различных диаметров. К тому же клеммы WAGO позволяют соединить жилы из различных материалов (медь и алюминий).

Выбор какое соединение использовать зависит от различных факторов:

  • материал (сталь, медь, алюминий);
  • количество скручиваемых элементов;
  • сечение;
  • место проведения работы (дом, улица, в земле и т.д.).

Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций. Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких. Обычно используют следующие известные виды скруток:

  • бандаж;
  • желобок;
  • простой метод ответвления.

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Многожильные

Новички иногда задаются вопросом: «как соединить одножильный и многожильный медный провод?». В действительности главным требованием является плотное и надежное прилегание площади поперечного сечения жил друг к другу. Зная, сколько проводов можно скручивать в одну скрутку, можно быстро выполнить поставленную задачу. Количество электрических жил зависит от их поперечного сечения. Чем оно больше, тем меньше проводов допускается к процессу скручивания. И наоборот: чем меньше поперечное сечение токопроводящих жил, тем большее количество проводов можно скручивать.

Соединение многожильных проводов скруткой методом «желобок» не представляет сложности. Это более простой способ при выполнении работы, чем «бандаж». В данном соединении необязательно использование дополнительного отрезка проводки. Полноценное соединение проводов скруткой в этом случае осуществляется непосредственно самими проводами. Они укладываются параллельно, последовательно либо ответвлением.

Перед тем, как скрутить три провода вместе, необходимо освободить концы жил от изоляции и при помощи ручного инструмента произвести скручивание. Допустимо применение методов «желобка» и «бандажа», а так же простого ответвления. Максимальное количество проводов в скрутке с использованием последнего способа зависит от диаметра токопроводящей жилы. Даже при самом малом диаметре жил их количество не должно быть более шести. Начинающие электрики задаются вопросом: «как сделать скрутку из 4 проводов?». Наиболее оптимально произвести данное действие методом «желобка» либо «простого ответвления».

Скрутка проводов по ПУЭ

Длина скрутки проводов по ПУЭ граничит в пределах – от 3 см до 6 см, в зависимости от их диаметров.

Скручивание одножильного с многожильным осуществляется следующим образом:

  1. Подготавливаются концы на расстоянии от 4 см до 8 см.
  2. Многожильная токопроводящая жила накладывается на одножильную и наматывается длиной до 4 см.

Инструмент для скрутки проводов

Для выполнения данной задачи требуется наличие определенных инструментов. В числе обязательных:

  • плоскогубцы (описывал в статье);
  • бокорезы;
  • гидравлически или ручные опрессовыватели.

Так же понадобится насадка для скрутки и материал для изоляции. При работе данными инструментами обязательно соблюдение правил техники безопасности. Потребуются определенные навыки в работе. Несмотря на то, что в некоторых случаях защищенную изоляцией проводку можно скручивать руками, сегодня обычно применяют прибор для скрутки проводов. Он в значительной мере облегчает работу и гарантирует высокое качество результата. Такое приспособление для работы, как пневматические или гидравлические прессклещи, позволяет оконцевать проводящие жилы для дальнейшего их подключения.

Существуют также небольшие приспособления позволяющие ускорить скрутку жил. Такой девайс вставляется в шуруповерт и вращением совершает их скрутку.

Девайсы для скрутки

Изоляция соединения

Важным требованием в процедуре соединения является их изоляция во избежание несчастных случаев. К изоляционным материалам следует отнести:

  • полихлорвиниловые трубки;
  • изоляционную ленту;
  • термоусадочные трубки;
  • специальные колпачки изоляторы скрутки.

Способы изоляции проводов

Способы изоляции проводов напрямую зависят от материала, который применяется. Они подразделяются на такие методы, как насаживание, наматывание и прогревание. В первом случае насаживают материал на скручиваемый сегмент. Во втором — выполняются простое наматывание с помощью изоляционной ленты. В третьем — изоляция термоусадочной трубкой предусматривает ее насаживание на токоведущую часть с последующим ее прогреванием.

На вопрос новичков «можно ли изолировать провода изолентой?» следует ответить однозначно положительно. Это один из самых распространенных методов. Основное требование – соблюдение срока годности материала и отсутствие видимых повреждений.

Несмотря на то, что с первого взгляда процедура скручивания электропроводящих жил кажется несложной, обязательно требуется ответственный подход к делу.

Toyota Sera Белка-летяга › Бортжурнал › [ЛАЙФХАК] Метод ПРАВИЛЬНОЙ скрутки проводов для ленивых.

Сегодня хотелось бы рассказать (а точнее показать) вам об одном очень интересном методе скрутки медных многожильных проводов (автомобильных преимущественно), которым сам давно пользуюсь. Он является наиболее правильным со многих точек зрения, но является наиболее непопулярным из-за того, что на него затрачивается наибольшее количество времени.

К сожалению, большинство знакомых мне электриков избегают сей метод, опять же, в первую очередь, из-за того, что ленятся каждый раз проделывать сложные манипуляции для каждого провода.

Конечный итогом (и огромным преимуществом) данного вида скрутки является соединенный из двух кусков провода, провод, одинакового сечения, без углов, бугров и прочего неэстетичного. Абсолютно прямой провод, если подобрать цвет усадки с первого взгляда и нельзя сказать, что он когда-то состоял из двух кусков.

Основным минусом данного метода заключается то, что при такой скрутке необходимо обязательно пропаивать провод в месте соединения (4 рисунок на фото выше), так как без пайки соединение созданное таким методом обладает практически нулевой прочностью.

Читать еще:  Что будет если соединить медь с алюминием

Собственно из за необходимости иметь постоянно под рукой паяльник и как следствие электричество для питания паяльника, а так же минимальный набор начинающего паяльщика (флюс, припой). То данный метод не является особо популярным у электриков и гаражных Кулибиных в России, то в подавляющем большинстве случаев используется до боли знакомый “метод параллельной скрутки и изоленты”:

НО, сегодня братья, я покажу вам великое изобретение посланное нам самим Тором дабы мы, сыны его, могли сделать параллельную скрутку без всего вышеперечисленного имея с собой в кармане только зажигалку.

Вот, даже видюшечку для вас снял, она не очень длинная — всего 2 минуты. Уделите пожалуйста чуть своего времени:

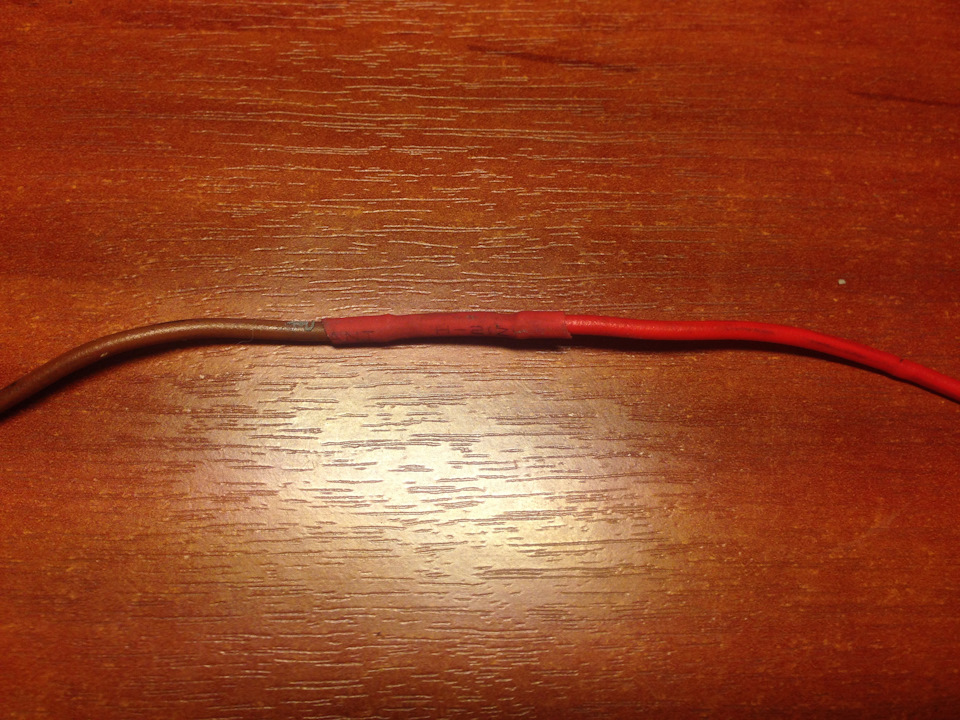

Итого — офигенная последовательная скрутка со спайкой и термоусадкой, по прочности выше чем параллельная скрутка — ВСЕГО ЗА ПОЛТОРЫ МИНУТЫ! “Без мам, пап, кредитов” и паяльников!

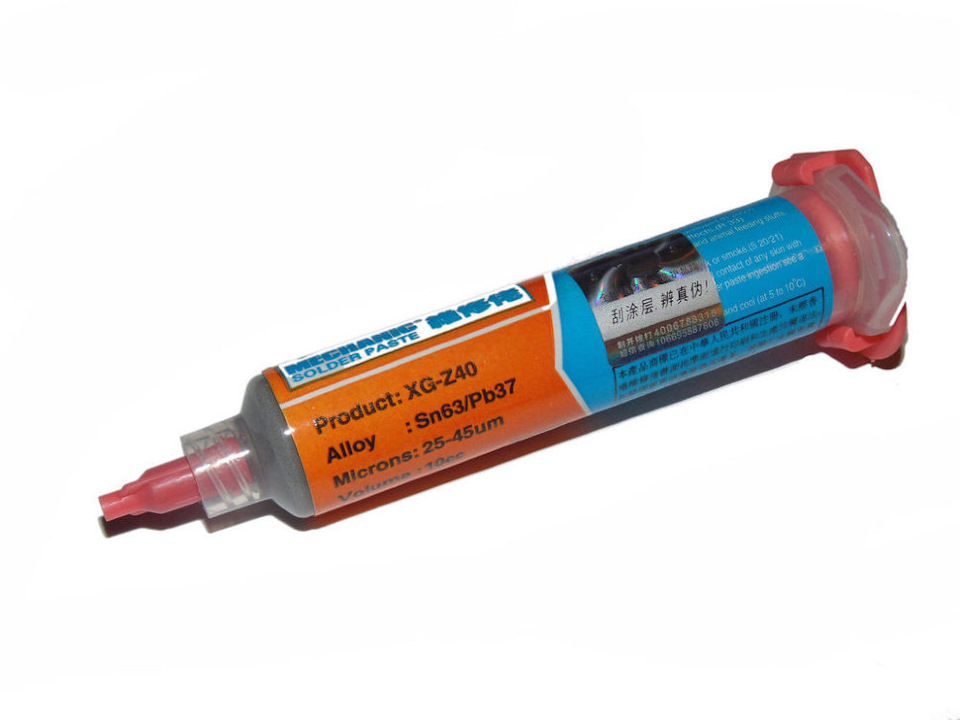

А позволило мне все это сделать вот такая штука — Паяльная паста.

В моем случае это была Mechanic XG-Z40, у нее удобный тюбик-шприц, работать с ней одно удовольствие.

Состоит она из смешанного в определенной пропорции флюса и порошка припоя. Из чего вытекает еще один ее плюс — Уже не обязательно (но все же крайне желательно) очищать от “бяки” провода, при плавлении эта штука сама приобретает прекрасную адгезию и распространяяетса по жилу провода (на видео видно).

Собственно к чему я этот пост — тут имеет место небольшой “крик души”: Очень уж надоело у клиентов в машине исправлять сей чудесный аспект оставленный от предыдущих владельцев и горе-электриков в виде соплей изоленты свисающих лентами как лианы (помните, большинство изолент продаваемых в России для “среднего потребителя” превращаются в сопли уже через год, а дорогими изолентами типа 3М у нас редко пользуются), а также параллельных скруток торчащих во все стороны “культями-атавизмами” как букет.

Хватит! Если уж очень нужно скрутить пару проводов, я уж не прошу вас делать последовательную скрутку (хотя метод рассмотренный в статье займет у вас не намного больше времени, но принесет намного большую надежность), я убедительно прошу — подумайте о тех кто купит вашу машину после вас или хотя бы о тех кто будет потом все это дело за вами разбирать (я уж молчу об пожарной безопасности). Пользуйтесь хотя бы ТЕРМОУСАДКОЙ, она не дорогая, иногда даже дешевле изоленты, если покупать метражом, но этим вы обезопасите себя и будущих владельцев от многих неприятностей!

Спасибо, что выслушали, надеюсь что хоть кого-нибудь эта статья вразумит=) И не приведи господь никому столкнуться с возгоранием проводки, это страшная штука!

Cколько проводов можно скручивать в одну скрутку

В настоящее время, простая скрутка проводов как вид соединения в электрике – запрещена. Но при этом, она нередко используется для большей надежности контакта при других вариантах соединений, например при сваркае проводников.

Ранее я уже рассказывал о всех разрешенных способах соединения проводов при монтаже электропроводки. Для по-настоящему надежного и долговечного соединения, которое пройдёт любую проверку, обязательно выбирайте один из них.

Сейчас же я подробнее расскажу о том, сколько проводов можно скручивать вместе. Более того, вы узнаете простое правило, следуя которому легко определите нужное количество проводов любого сечения для скрутки.

Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.

И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение – правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.
На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Поэтомуо я рекомендую не скручивать более 6 проводов одновременно. Но, при определенной сноровке и сильных руках, либо при использовании различных приспособлений, можно в редких случаях свивать до 8 штук.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Количество проводов в скрутке Рекомендовано Максимальное 1.5 6 8 2.5 4 6 4 3 4 6 2 2 10 2 2

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Читать еще:  Что такое медная проволока

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Toyota Sera Белка-летяга › Бортжурнал › [ЛАЙФХАК] Метод ПРАВИЛЬНОЙ скрутки проводов для ленивых.

Сегодня хотелось бы рассказать (а точнее показать) вам об одном очень интересном методе скрутки медных многожильных проводов (автомобильных преимущественно), которым сам давно пользуюсь. Он является наиболее правильным со многих точек зрения, но является наиболее непопулярным из-за того, что на него затрачивается наибольшее количество времени.

К сожалению, большинство знакомых мне электриков избегают сей метод, опять же, в первую очередь, из-за того, что ленятся каждый раз проделывать сложные манипуляции для каждого провода.

Конечный итогом (и огромным преимуществом) данного вида скрутки является соединенный из двух кусков провода, провод, одинакового сечения, без углов, бугров и прочего неэстетичного. Абсолютно прямой провод, если подобрать цвет усадки с первого взгляда и нельзя сказать, что он когда-то состоял из двух кусков.

Основным минусом данного метода заключается то, что при такой скрутке необходимо обязательно пропаивать провод в месте соединения (4 рисунок на фото выше), так как без пайки соединение созданное таким методом обладает практически нулевой прочностью.

Собственно из за необходимости иметь постоянно под рукой паяльник и как следствие электричество для питания паяльника, а так же минимальный набор начинающего паяльщика (флюс, припой). То данный метод не является особо популярным у электриков и гаражных Кулибиных в России, то в подавляющем большинстве случаев используется до боли знакомый “метод параллельной скрутки и изоленты”:

НО, сегодня братья, я покажу вам великое изобретение посланное нам самим Тором дабы мы, сыны его, могли сделать параллельную скрутку без всего вышеперечисленного имея с собой в кармане только зажигалку.

Вот, даже видюшечку для вас снял, она не очень длинная — всего 2 минуты. Уделите пожалуйста чуть своего времени:

Итого — офигенная последовательная скрутка со спайкой и термоусадкой, по прочности выше чем параллельная скрутка — ВСЕГО ЗА ПОЛТОРЫ МИНУТЫ! “Без мам, пап, кредитов” и паяльников!

А позволило мне все это сделать вот такая штука — Паяльная паста.

В моем случае это была Mechanic XG-Z40, у нее удобный тюбик-шприц, работать с ней одно удовольствие.

Состоит она из смешанного в определенной пропорции флюса и порошка припоя. Из чего вытекает еще один ее плюс — Уже не обязательно (но все же крайне желательно) очищать от “бяки” провода, при плавлении эта штука сама приобретает прекрасную адгезию и распространяяетса по жилу провода (на видео видно).

Собственно к чему я этот пост — тут имеет место небольшой “крик души”: Очень уж надоело у клиентов в машине исправлять сей чудесный аспект оставленный от предыдущих владельцев и горе-электриков в виде соплей изоленты свисающих лентами как лианы (помните, большинство изолент продаваемых в России для “среднего потребителя” превращаются в сопли уже через год, а дорогими изолентами типа 3М у нас редко пользуются), а также параллельных скруток торчащих во все стороны “культями-атавизмами” как букет.

Хватит! Если уж очень нужно скрутить пару проводов, я уж не прошу вас делать последовательную скрутку (хотя метод рассмотренный в статье займет у вас не намного больше времени, но принесет намного большую надежность), я убедительно прошу — подумайте о тех кто купит вашу машину после вас или хотя бы о тех кто будет потом все это дело за вами разбирать (я уж молчу об пожарной безопасности). Пользуйтесь хотя бы ТЕРМОУСАДКОЙ, она не дорогая, иногда даже дешевле изоленты, если покупать метражом, но этим вы обезопасите себя и будущих владельцев от многих неприятностей!

Спасибо, что выслушали, надеюсь что хоть кого-нибудь эта статья вразумит=) И не приведи господь никому столкнуться с возгоранием проводки, это страшная штука!

Виды соединения электрических проводов в распаечной коробке

В такой сфере, как электричество, все работы должны выполняться строго, точно и без единой ошибки. Некоторые желают разобраться в подобных работах самостоятельно, не доверяя сторонним лицам выполнение ответственной миссии. Сегодня мы поговорим о том, как правильно соединять провода в распределительной коробке. Работа должна быть выполнена качественно, ведь от нее зависит не только работоспособность электроприборов в доме, но и пожарная безопасность помещения.

О распределительной коробке

В квартире или доме от электрического щита провода разводятся по разным комнатам. Обычно имеется несколько точек подключения: выключатель, розетки и так далее. Для того чтобы все провода были собраны в одном месте, создали распределительные коробки. В них заводятся проводка от розеток, выключателей и соединяются в полом корпусе.

Для того чтобы при ремонте не пришлось искать, где в стенах спрятаны провода, электропроводка прокладывается на основании специальных правил, прописанных в ПУЭ (Правила устройства электроустановок).

Основной считается рекомендация, согласно которой все соединения, выполняются в распределительной коробке.

Распределительные коробки классифицируются по типу крепления. Итак, бывают коробки для наружного монтажа и внутренней установки. Для второго варианта в стене необходимо подготовить отверстие, в которое будет вставлена коробка. В итоге крышка коробки располагается на одном уровне со стеной. Часто крышку при ремонте скрывают обоями, пластиком. В крайнем случае – применяется наружная коробка, которая крепится прямо на стену.

Бывают круглые или прямоугольные распределительные коробки. В любом случае будет минимум 4 выхода. На каждом выходе имеется штуцер или резьба, к которым крепится гофрированная трубка. Это делается для быстрой замены провода. Вытягивается старый провод, прокладывается новая проводка. Не рекомендуется прокладывать кабель в штробу на стене. Если электропроводка сгорит, придется долбать стену, нарушать отделку, чтобы провести ремонтные работы.

Для чего нужны распределительные коробки

Существует множество факторов, которые говорят в пользу существования распределительных коробок:

  • энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
  • в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
  • создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
  • минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.

Соединяем провода в коробке

Существует несколько способов, с помощью которых в распределительных коробках можно выполнять соединения проводников. Отметим, что есть простые и сложные способы, однако при правильном исполнении все варианты обеспечат надежность электропроводки.

Читать еще:  Как варить нержавейку полуавтоматом

Способ №1. Метод скрутки

Считается, что метод скрутки используют любители. В то же время, это один из самых надежных и проверенных вариантов. ПУЭ не рекомендуют использовать скрутку, так как контакт между проводами – ненадежный. В результате проводники могут перегреться, помещению угрожает пожар. Однако скрутку можно использовать как временную меру, например, при тестировании собранной схемы.

Специалисты утверждают, что даже для при временном соединении проводов все работы нужно выполнять по правилам. Стоить отметить, что независимо от количества жил в проводнике, методы скрутки – примерно одинаковые. Тем не менее, есть некоторые отличия. Если соединяются многожильные провода, то стоит придерживаться следующих правил:

— необходимо очистить изоляцию проводника на 4 см;

— раскручиваем каждый проводник на 2 сантиметра (по жилам);

— выполняется соединение до стыка не раскрученных жил;

— закручивать жилы нужно только пальцами;

— в конечном итоге скрутка затягивается с помощью плоскогубцев, пассатижей;

— оголенные электрические провода закрываются изоляционной лентой или термоусадочной трубкой.

Намного проще использовать скрутку при соединении одножильных проводов. После того, как проводники будут очищены от изоляции, их нужно скрутить вручную по всей длине. После с помощью пассатижей (2 штук) проводники зажимаются: первыми пассатижами – на месте окончания изоляции, а вторыми – на конце соединения. Увеличиваем количество витков на соединении вторыми пассатижами. Соединенные проводники изолируются.

Способ №2. Монтажные колпачки — СИЗы

Очень часто для скрутки проводников применяются специальные колпачки. В результате удается получить надежное соединение, с хорошим контактом. Внешняя оболочка колпачка – пластиковая (материал – не горючий), а внутри – имеется металлическая часть с резьбой в виде конуса. Вставка увеличивает поверхность соприкосновения, улучшая электрические параметры скрутки. Чаще всего с помощью колпачков соединяются толстые проводники (не требуется выполнять пайку).

Необходимо снять изоляцию с провода на 2 сантиметра, слегка скрутить жилы. Когда будет одет колпачок, его нужно провернуть с силой. На этом соединение можно считать готовым.

Перед тем, как проводить соединение, нужно подсчитать количество проводов. На основе полученных данных (по сечению) подбирается определенный тип колпачков. Преимущества скрутки с помощью пластиковых колпачков заключатся в том, что не нужно тратить много времени, как при обычной скрутке. Кроме того, соединение получается компактным.

Способ №3. Соединение проводников пайкой

Если в хозяйстве имеется паяльник, и вы умеете работать с ним, то провода можно соединять с помощью пайки. Перед тем, как соединить жилы, их нужно залудить. Флюс паяльный или канифоль наносится на проводник. Далее нагретое жало паяльника погружается в канифоль, проводят несколько раз по проводу. Должен появиться рыжеватый налет.

После того, как канифоль высохнет, провода скручиваются. С помощью паяльника берется олово, скрутка прогревается до тех пор, пока олово не затечет между витками. В конечном итоге получится качественное соединение с отличным контактом. Тем не менее, электрики не очень любят пользоваться данным методом соединения. Дело в том, что на подготовку уходит много времени. Однако если вы выполняете работу для себя – не стоит жалеть ни сил, ни времени.

Способ №4. Сварка жил

С помощью инверторного сварочного аппарата можно соединять провода. Сварка используется поверх скрутки. На инверторе нужно установить параметры сварочного тока. Существуют определенные нормативы для разных соединений:

— проводник с сечением 1,5 кв.мм – 30 А;

— проводник с сечением 2,5 кв.мм – 50А.

Если проводник – медный, то для сварки применяется графитовый электрод. На верхнюю часть полученной скрутки подключается заземление от сварочного аппарата. Снизу скрутки подносится электрод, разжигается дуга. Электрод прикладывается к скрутке на пару секунд. Через некоторое время соединение остынет, потом его можно изолировать.

Способ №5. Клеммные колодки

Еще один вариант соединения проводников в коробке – с использованием клеммных колодок. Существует несколько видов колодок: винтовые, с зажимами, однако принцип устройства – идентичный. Самой распространенной считается колодка с медной пластиной для крепления проводов. Вставив в специальный разъем несколько жил, их можно надежно соединить. Монтаж с помощью зажимной клеммы соединение выполняется очень просто.

В винтовых клеммах колодки помещены в пластиковый корпус. Бывают колодки открытого и закрытого типа. Колодки закрытого типа – это изобретение нового поколения. Чтобы выполнить соединение, в гнездо вставляются провода и зажимаются винтом (при помощи отвертки).

Однако клеммные соединения имеют недостаток. Он заключается в том, что неудобно соединять воедино несколько проводников. Контакты расположены попарно. И если нужно соединить больше трех проводов, то в одно гнездо втискивается несколько ответвлений, что весьма затруднительно. В то же время такие соединения позволяют эксплуатировать ветки с большим потреблением тока.

Еще один вид колодок – клеммы Wago. Сегодня пользуются спросом два вида клемм:

— клеммы с плоскопружинным механизмом. Иногда их называют одноразовыми, так как повторно использовать клеммы невозможно – ухудшается качество соединения. Внутри клеммы имеется пластина с пружинными лепестками. Как только вставить проводник (он должен быть только одножильным), лепесток отжимается, а провод зажимается. Проводник врезается в металл. Если вырвать проводник усилием, то потом уже лепесток не примет прежнюю форму.

Некоторые клеммные соединения внутри содержат электромонтажную пасту. Такое соединение применяется в том случае, если нужно подключить медный и алюминиевый провод. Паста защищает металлы от окисления, защищая проводники;

— универсальные клеммы с рычажковым механизмом – это самый лучший вид соединителя. Очищенный от изоляции провод вставляется в клемму, зажимается небольшой рычажок. На этом соединение считается завершенным. А если нужно повторно провести соединение, добавить контакты, — поднимите рычажок, вытащите провод. Эксплуатироваться колодки могут при малом токе (до 24 А – при сечении в 1,5 кв. мм) и при высоком токе (32 А – при сечении проводника в 2,5 кв. мм). Если соединяются провода, по которым будет протекать ток выше указанного, то нужно применять соединения другого типа.

Способ №6. Опрессовка

Соединять провода в коробке методом опрессовки можно только с помощью специальных клещей, а также металлической гильзы. На скрутку одевается гильза, после чего ее зажимают клещами. Как раз данный метод годится при соединении проводников с большой нагрузкой.

Способ №7. Болтовое соединение

Соединение нескольких проводов с помощью болтов – это простой и эффективный метод соединения. Чтобы выполнить работы, нужно взять болт и несколько шайб с гайкой.

Не достаточно знать, как соединить провода в распределительной коробке. Нужно знать, какие именно проводники соединяются между собой. Итак, на болтовую резьбу надевается шайба. Накручивается жила, одевается вторая шайба, а потом – следующая жила. В конце одеваем третью шайбу и прижимаем соединение гайкой. Узел закрывается изоляцией.

Можно назвать несколько преимуществ болтового соединения проводников:

— простота выполнения работ;

— возможность соединять проводники, выполненные из разных металлов (например, алюминий и медь).

Однако есть и недостатки:

— фиксация проводов – не качественная;

— для скрытия болта нужно использовать много изоляции;

Ссылка на основную публикацию
