Как заменить сварочный кабель
Elton-zoloto.ru

Драгоценные металлы

Как заменить сварочный кабель

Как подключать сварочные провода к сварочному инвертору

Сварочный аппарат-инвертор приобрел широкую популярность среди домашних мастеров и малых ремонтных мастерских. Чтобы получить прочный и долговечный шов, мало мощного и исправного аппарата. Необходимы также качественные провода для сварочного инвертора подходящего сечения, типа и длины.

Устройство

Медь из доступных металлов служит лучшим проводником. В сочетании с гибкостью это делает ее идеальным материалом для изготовления основы сварочного провода- токопроводящих жил.

Конструкция состоит из следующих основных частей:

  • медная жила, скрученная из большого числа медных проволочек диаметром до 0, 5 мм;
  • разделительный слой- тонкая оболочка, предупреждающая слипание жилы и слоя изоляции, может дополняться тальком или другим порошком;
  • изолирующее покрытие, состоит из каучука, резины или другого полимера.

На концах предусмотрены контакты для того, чтобы подключаться к инвертору и держателю. Они опрессовываются и пропаиваются для обеспечения наилучшего контакта.

Характеристики

Важнейшая характеристика нужная для провода- его сечение. Оно определяет максимальный ток, проходящий через кабель. Не менее важно и сопротивление, обуславливающее потери электроэнергии на пути от аппарата к электроду. Большое значении имеют механические параметры:

  • прочность: способность выдерживать нагрузки;
  • упругость: способность возвращаться к начальной форме после деформации
  • температурная стойкость: способность сохранять рабочие свойства при изменении температуры;
  • способность выдерживать солнечный свет и влажность;
  • сопротивляемость грибку и плесени;

С инверторами бытового и полупрофессионального класса, наиболее распространенными в домашних мастерских, в основном используются одножильные провода марки КГ.

В зависимости от назначения и характеристик они бывают:

  • КГ-ХЛ, изоляция выполнена из морозоустойчивого каучука, они работают на холоде;
  • КГ-Т, изоляция пропитана веществами, предотвращающими рост грибка и плесени, используются во влажном климате
  • КОГ, провода повышенной гибкости, для сварки в труднодоступных местах, например, в судостроении.

По числу жил они подразделяются на:

Одножильный

Большая часть инверторных проводов выполняются одножильными.

Один провод соединяет клеммы аппарата с держателем электрода, другой- с зажимом массы на заготовке.

Двужильный

Используются для высокочастотной сварки и работы переменным током. Две жилы имеют собственную изоляцию, снаружи они покрыты еще одним изоляционным слоем. В качестве материала используются сплавы меди и других цветных металлов.

Трехжильный

Такие провода применяются, чтобы подсоединять системы автоматической сварки, соединяющих трубопроводы и большие емкости.

Каждая жила также имеет собственную изоляцию.

Выбор сечения

Корректно выбранное сечение сварочного кабеля для инвертора позволит работать безопасно и с ожидаемой производительностью. При недостаточном сечении сопротивление провода будет вызывать потери тока на его нагрев, в результате аппарат не сможет развить необходимый сварочный ток и качество шва резко ухудшится. На инверторе в таком случае начнет моргать индикатор, свидетельствующий о перегрузке.

Для того, чтобы подсоединить маломощные инверторы переносного типа работающие от сети 220в, используют легкие и гибкие провода сечением до 16 мм 2 .

Для более производительных устройств потребуется сечением до 50 мм 2 .

Правильное подключение

Правильное соединение гарантирует сварщику производительную и безопасную работу.

Подключение проводов к сварочному аппарату требует соблюдения ряда правил:

  • на конце обязательно должна быть клемма, обжатая или пропаянная;
  • провод по своему сечению должен соответствовать максимальному рабочему току аппарата плюс запас в 20%
  • следует внимательно следить за полярностью подсоединения и соблюдать ее;
  • кабель должен лежать в рабочей зоне свободно, без натяжения и петель.

Как подключить сварочный аппарат, если провода не хватает до зоны сварки? Можно нарастить его длину.

Можно ли удлинить сварочный кабель на инверторе

Наращивая длину, нужно понимать, что чем длиннее кабель для подключения сварочного инвертора, тем больше потери и ниже результирующая сила тока.

При необходимости вести сварку на большом удалении от аппарата следует подключать провода большего сечения, чтобы скомпенсировать потери.

При сращивании в единую схему 380в кабелей, оснащенных клеммами с отверстием, их следует зачистить и надежно соединить болтом с гайкой, не забыв проложить шайбы большого диаметра. Место соединения необходимо тщательно заизолировать с учетом того, что провод будут неоднократно протаскивать по металлу и бетону.

Как подключить инвертор, если на кабеле нет опрессованной клеммы? Провода сращивают путем многократного переплетения проволок, составляющих жилу. Потом место соединения следует пропаять и обжать.

Существуют также специальные кабели-удлинители, имеющие опрессованные и изолированные разъемы. Их тип должен соответствовать разъему вашего аппарата.

Заводы-изготовители не оговаривают ограничений на длину кабеля. В каждом случае сварщик сам решает, что лучше- удлинять или почаще перетаскивать инвертор и бензогенератор.

Маркировка сварочных кабелей

Маркировка сварочного провода состоит из нескольких групп букв и цифр. По ней можно понять, какая модель перед нами.

Сначала следует несколько букв, указывающих на тип кабеля.

После типа через тире может следовать указание на климатический класс провода:

Далее идет цифра, обознающаяся число жил- 1, 2 или более. Завершает обозначение сечение кабеля в мм 2 .

Требования по безопасности

При сварных работах следует соблюдать следующие требования:

  • нельзя работать проводами с нарушенной изоляцией и недостаточного сечения;
  • провод в рабочей зоне должен размещаться свободно, не цепляясь за руки или ноги сварщика;
  • в рабочей зоне должно быть достаточно света для уверенного перемещения сварщика;
  • при соединении с аппаратом нужно соблюдать полярность.

Правильно подобранные провода для сварочного инвертора- залог безопасной и производительной работы. Нужно обращать внимание на сечение, длину и климатический класс кабеля. Удлинение кабеля можно проводить в строгом соответствии с требованиями правил.

Сообщества › Сделай Сам › Блог › Ремонт контактов сварочного аппарата

Доброго времени!

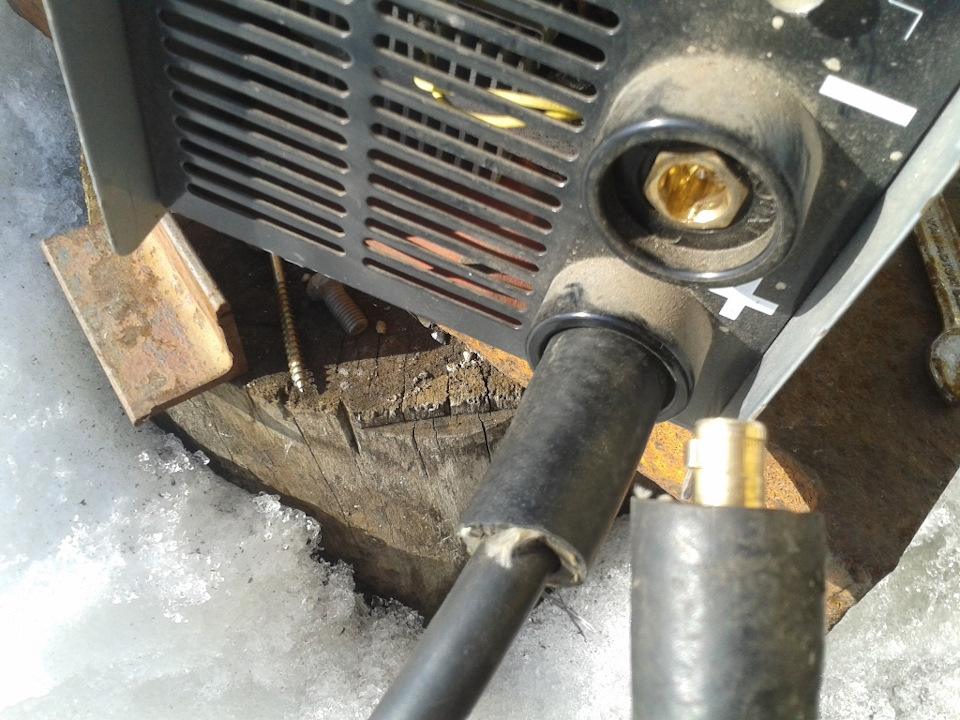

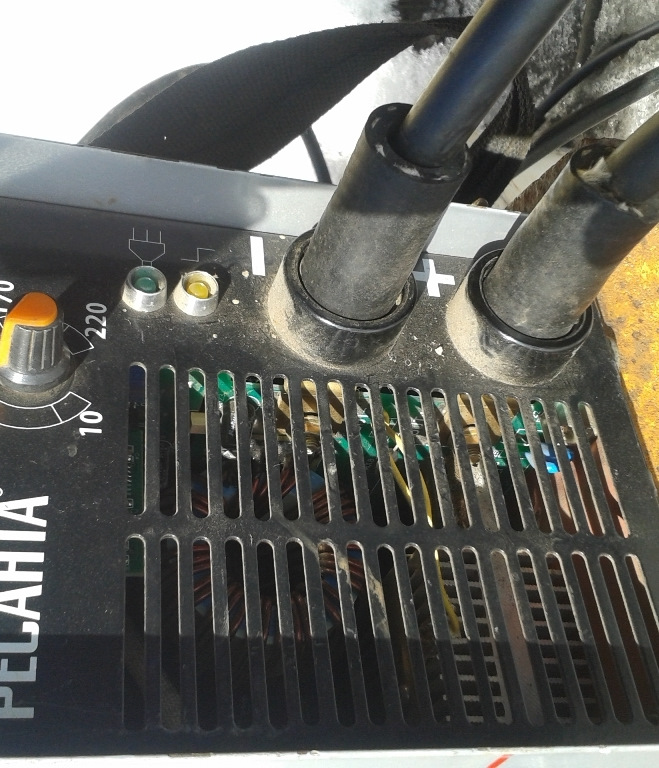

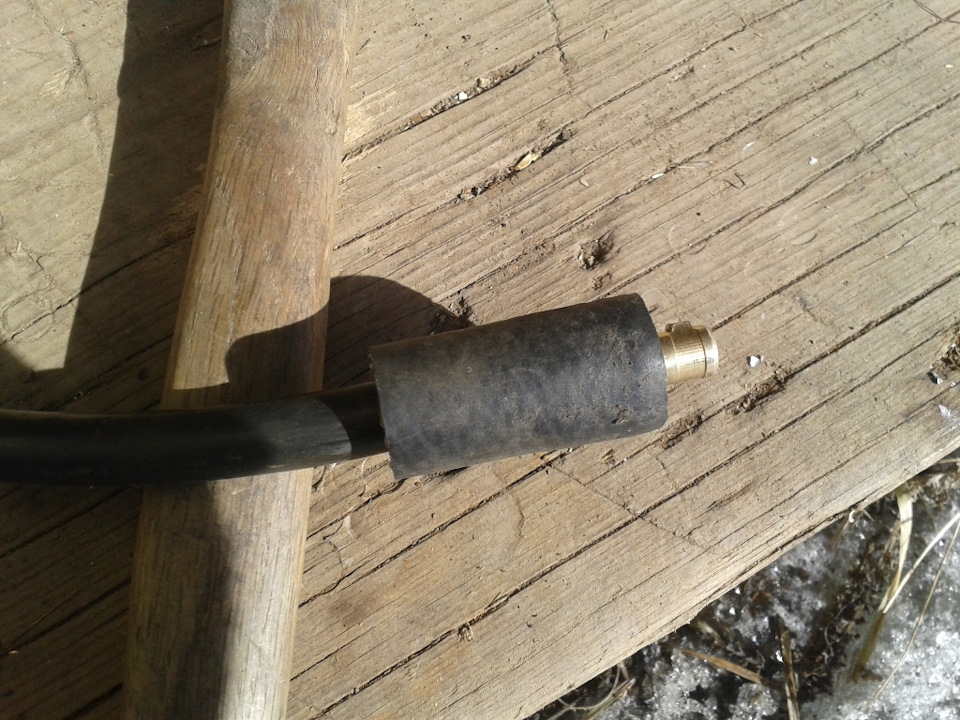

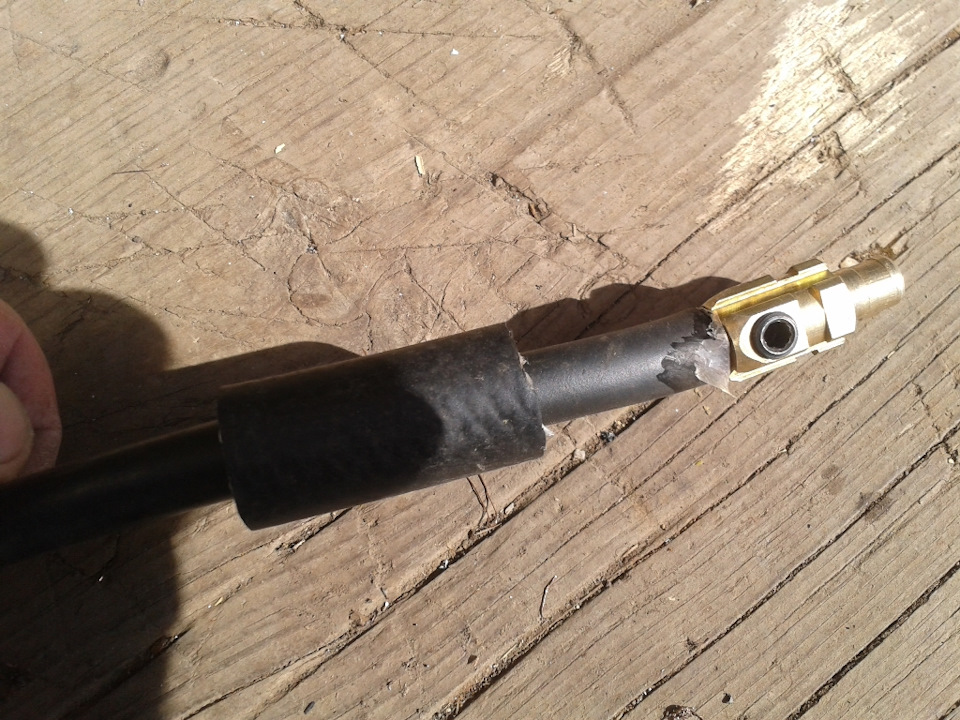

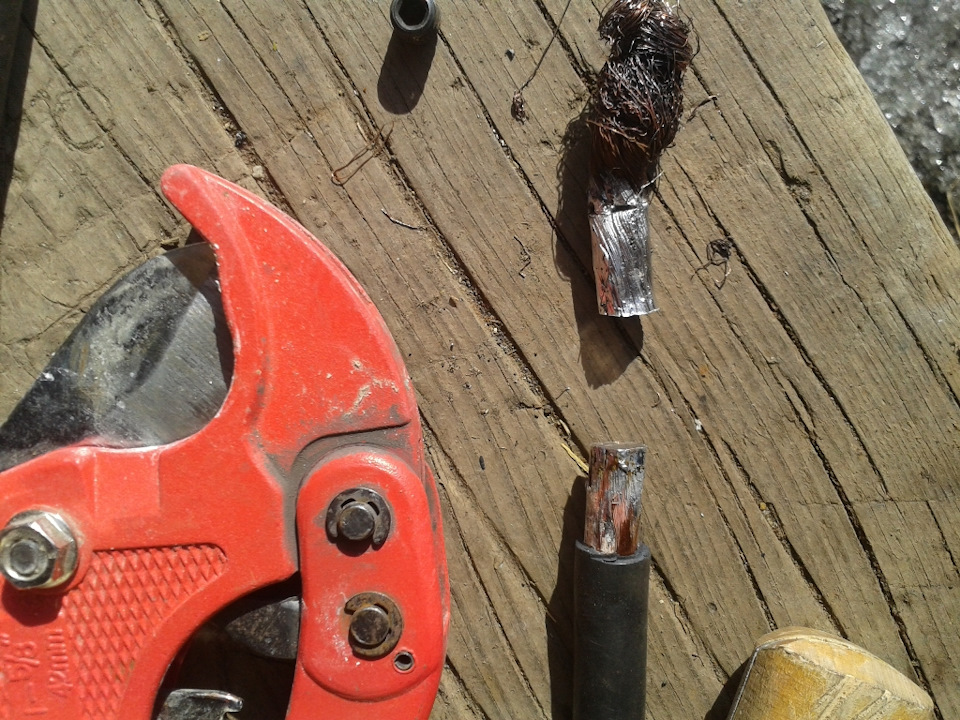

Сварочник трудится давно. Таская везде. Связи с этим растрепались контакты. Резинки потрескались.Ну решил отремонтировать по своему из подручных средств. Далее фото с описаниями. Может кому и пригодится. Делимся! Ставим лайки))

Смотрите также

Метки: ремонт, сварочник, кабель, сварочный аппарат. силовые кабели.

Комментарии 43

в данном разъеме если не гильзу то хоть пластинку медную под винт вставь. винтом жилы режет

Винт в моем случае на пайку упирается. Думаю лучше будет все это полностью на пайку посадить.

еще изолентой сверху для плавного перехода. или термоусадкой… но синяя изолента лучше. надежнее)

Хоть и луженый, но винтом будет подрубать жилы — придется периодически подтягивать. Надо было гильзу делать или в тигле паять с полным прогревом

В случае подгорания сварочного контакта рекомендую отрезать провод мм. 100 от места перегрева, т.к. медь при нагревании меняет свои свойства. И подтяни контакты в инверторе, а то можешь подогреть плату
Удачи.

А весь наконечник в тигле пропаять и тряпочкой х/б протереть ? Типа вот так, не лучше будет?

Одноразовый наконечник будет))

Кто сказал? Отломился провод- нагрел газовой горелкой или так же в тигле. Вытряхнул и вставляй новый! Я с этой хренью более 20 годков вожусь. Наконечники на сварочники и на АКБ -только успевай паять. Раз в неделю по любому бывает. А ещё выходные клеймы АКБ приходится заново отливать.( Вместо штыревых напаиваю под болтовые.)

По идее все так и есть. И контакт лучше. Мягкий кабель найду так и сделаем!

Пайка самое худшее что можно было придумать для ремонта. Она “потечет”, придется постоянно подтягивать.
Надо было гильзовать.

провод хоть медный? а то видел на сварке кабеля, альминь, сверху медь напыленная.

Люминь не лудится оловом! Так что медяные.

провод хоть медный? а то видел на сварке кабеля, альминь, сверху медь напыленная.

вот не люблю я такие соединения, но тут деваться некуда, такая уж задумка производителя.
а не пробовал просто НШВИ использовать и зажать с ним без лужения?

НШВИ в этом случае думаю не вариант. Т.к провода таскаешь тюда сюда. Все равно рассыпется. Да и в зажиме надо чтобы болт, фиксирующий должен больше заходить.

Читать еще:  Сколько весит лист алюминия

как раз механической прочности добавит! винт зайдёт как надо) попробуй) цена наконечника — копейка)

Там концевик латунь. Резьбу махом сорвет. Поэтому и пайку только на кончике оставил. Но, будем иметь в виду!

так в том-то и дело, что твоё лужение делает провод жёстким.
НШВИ мягкий и как раз позволяет мягко но плотно зажать) то есть провод сохраняет свою естественную мягкость, но жилки не распушаются. всё уже давно придумано и отработано) самый что ни на есть технологичный вариант)
стриппером предварительно можно не обжимать, просто вставь как есть и затяни винт)

Сварочный кабель для инвертора

Раздел: Без рубрики

Рынок по производству и продаже сварочного оборудования предлагает широкий спектр оснащения выпрямительного, трансформаторного и инверторного типа. Именно последний тип имеет наиболее широкое распространение.

Инверторы удобны в работе, компактны, мобильны, легко подключаются, обладают доступной стоимостью, подходят для начинающих и опытных специалистов. Популярность данного оборудования требует правильного выбора кабеля для него. О том, какой кабель для инверторного сварочного аппарата лучше использовать, будет рассказано в статье.

Конструкция сварочного кабеля

Для обеспечения нормального функционирования инвертора следует использовать провода с медным основанием. Именно медь является лучшим проводником электрического тока. Также следует применять шнуры, обладающие высокой гибкостью. Они упрощают рабочий процесс и гарантируют свободу действий исполнителя.

Конструкция кабеля включает следующие элементы:

  • токопроводящая медная жила круглой формы состоит из множества проволок, сечение которых не превышает 0,2 мм;
  • покрытие провода может быть выполнено из резины или из каучука (натурального или бутадиенового);
  • разделительный слой сделан из специальной прозрачной пленки, предотвращающей слипание покрытия и жилы.

Характеристики сварочных кабелей

Как уже было отмечено ранее, кабель для инвертора должен обладать высокой гибкостью. Кроме этого важного свойства, от проводников электрического требуется соответствовать следующим характеристикам:

  1. Прочность, т.е. стойкость к механическому воздействию: ударам и разрывам.
  2. Устойчивость к колебаниям температур, возможность использовать проводник в условиях очень низких или достаточно высоких температур.
  3. Стойкость к солнечным лучам и влаге.
  4. Невосприимчивость к плесени и грибку.
  5. Упругость – минимальная вероятность появления изгибов.

Сварочный кабель для инвертора: виды

Марок проводников, предназначенных специально для выполнения сварочных работ, немного. А кабелей, отвечающих вышеперечисленным характеристикам, всего два типа: КГ и КОГ.

Среди мастеров особым спросом пользуется первый тип – кабель гибкий (КГ). Применять его следует для подсоединения передвижных механизмов к сетям с переменным напряжением до 660 В частотой 400 Гц. Также допускается постоянное напряжение величиной до 1000 В.

КОГ – кабель особо гибкий, аналог КГ, незаменим при работах в труднодоступных местах, обеспечивает быстрое изменение положения оборудования и гарантирует свободу действий исполнителя. Использовать его рекомендуется для присоединения электрододержателей, автоматических и полуавтоматических установок к сетям с переменным напряжением до 220 В частотой 50 Гц или постоянным – до 700 В. Если исполнитель раздумывает над тем, какая марка кабеля на ПДУ сварочного инвертора больше подойдет, то можно выбрать КОГ.

Каждая из данных марок имеет следующие разновидности, которые ясно различимы, если посмотреть на маркировку:

  • КОГ-ХЛ/КГ-ХЛ – холодостойкий, обладает устойчивостью к чрезвычайно низким температурам, вплоть до -60°С;
  • КОГ-Т/КГ-Т – тропический, обладает стойкостью к различного рода плесневым образованиям, температура эксплуатации не должна превышать +55°С.

Также следует обратить особое внимание на следующие разновидности:

  • КГн имеет негорючую изоляция, следует использовать в пожароопасных условиях.
  • КОГ-У применяется только в умеренном климате, в диапазоне температур от -45 до +40°С.

Многие исполнители располагают оборудованием определенных брендов или произведенных конкретными заводами. Особенно часто сварщиков волнует вопрос, какой следует выбрать сварочный кабель для инвертора Ресанта? Обе марки: и КГ, и КОГ – будут подходящим выбором в подобном случае.

Выбор сечения

Правильно выбрать сечение провода является основной задачей. Именно от сечения зависит проводимость, которая, в свою очередь, оказывает непосредственное влияние на скорость выполнения работ и качество формируемого соединения. Кабель должен соответствовать техническим характеристикам инвертора.

Проводники с небольшим сечением (до 7 мм2) будут подходящим вариантом для небольших аппаратов, которые функционируют от бытовой электрической сети в 220 В.

Также для агрегатов инверторного типа подойдут кабели с площадью сечения в 10; 16 и 25 мм2. Более подробная информация о характеристиках проводников КГ и КОГ приведена в статьях по ссылкам.

Правильное подключение сварочных кабелей к сварочному инвертору

При подключении проводников к инвертору необходимо придерживаться следующих правил:

  • подключение выполняется с помощью специальных наконечников, изоляция соединений обязательна;
  • между собой шнуры следует соединять посредством опрессовки;
  • при подключении к разъемам и электрододержателям нужно соблюдать полярность;
  • кабели по своей мощности должны соответствовать имеющемуся аппарату.

Полезное видео

Не всегда есть возможность сделать опрессовку при соединении двух кусков, некоторые практики используют следующий метод сращивания кабелей.

Можно ли удлинить сварочный кабель на инверторе

Длина провода подбирается исходя из величины выходной токовой нагрузки и ее потерь по длине. Чем длиннее кабель, тем выше потери и меньше сила тока. Для того, чтобы добиться баланса исполнителю приходится выставлять увеличенную величину напряжения, что может привести к изменению дуги и поломке оснащения. Поэтому чрезмерное удлинение сварочных кабелей инвертора делать не рекомендуется.

С другой стороны, стоит ознакомиться с опытом сварщика-практика с Ютуба.

Важно! К предложению использовать удлинитель сварочного кабеля для инвертора стоит относиться с подозрением и скептицизмом.

Однако, стоит отметить, что никаких ограничений по удлинению проводов производители не устанавливают. А специальный разъем сварочного кабеля к инвертору поможет выполнить подсоединение качественно, легко и быстро. Больше информации о разъемах различного типа представлено в статье “Разъем для сварочного кабеля”.

Следовательно, каждый исполнитель сможет самостоятельно ответить на поставленный в заголовке вопрос.

Какие бывают сварочные кабели и как правильно их использовать?

Говорим о кабеле для сварочных аппаратов. Его строение и, главное выбор конкретного вида для конкретных работ по сварке металлов намного важнее, чем это может показаться на первый взгляд. Начнем с его функционального назначения. Главная и единственная функция – эффективная подача электрического тока к электроду.

Вы знаете, что мы всегда ставим во главу угла эффективность сварочных работ, которая обусловлена многими параметрами. Один из важнейших параметров такого рода относится к характеристикам специального провода – это площадь его поперечного сечения.

Этот показатель нужно держать в голове при выборе подходящего варианта в обязательном порядке, равно как и несколько других параметров: общую длину, характеристики местной сети с точки зрения возможного падения напряжения и многое другое, о чем мы сейчас поговорим.

Виды кабелей

Естественно, что главными определяющими факторами выбора сварочного кабеля будут свойства самого аппарата, к которому он приобретается. Первым делом это сила тока в аппарате. Если она, к примеру, составляет 189А в максимальном приближении, то правильным выбором провода к инвертору будет кабель марки КГ 1х16.

Нужно заметить, что все кабели, которые подходят для оборудования в сварке, удовольствие не из дешевых. Поэтому есть большой смысл остановится и подумать, что именно вы собираетесь делать, и какой именно вариант изделия вам понадобится. Их предлагается великое множество.

Структурные разновидности следующие:

Одножильный

Этот кабель для сварочного аппарата производится из медной проволоки, которая отличается своей эластичностью и гибкостью. В дополнение известно отличительное качество меди как металла – она великолепно проводит электрический ток.

Эти виды обычно используются при компактных переносных инверторных аппаратах с небольшой мощностью и соответствующими параметрами силы тока и других технических показателей.

Читать еще:  Что такое личное клеймо сварщика

Двужильный

В данной конфигурации имеются катод и анод, которые отлично справляются с проведением электрического тока во время импульсной сварки.

Чаще всего и эти провода состоят из медной проволоки в чистом виде, хотя встречаются изделия, выполненные из медных сплавов с добавление других металлов, хорошо проводящих ток. Но основа в любом случае медная, это важное условие.

Трехжильный

Этот вид производится для сложного автоматического оборудования для сварки, к примеру, мощных трубопроводов для транспортировки нефти, газа или продуктов их переработки.

Такие работы относятся к высшей степени ответственным с обязательными требованиями формирования идеальных сварочных швов.

Маркировка проводов содержит все технические характеристики работ по сварке, что очень облегчает их выбор для конкретных работ:

  • КС – изделие может использоваться в работах по сварке различного типа.
  • П – изделие покрыто дополнительным слоем из полимерного материала для дополнительной защиты токопроводящей жилы. Если рядом есть цифра, она показывает количество жил в кабеле.
  • ВЧ – изделие может быть использовано при высокочастотном напряжении.

Существуют и другие полезные свойства проводов для сварки. У них отличное сопротивление к высоким и низким температурам внешней среды с широчайшим диапазоном от -50°С до +50°С, они устойчивы к воздействию влаги и других агрессивных внешних факторов.

Чаще всего сварочные провода для инвертора идут вместе в общей комплектации в современном оборудовании для сварки. Но в качестве расходных материалов их можно прикупить отдельно. В этом случае нужно искать изделия с такой же маркировкой, как и была первоначально.

По устойчивости к условиям внешней среды все изделия подразделяются на две большие группы:

  • Тропические или антисептированные под маркировкой КГ-Т выдерживают температуру до +50°С в сочетании с повышенной влажностью.
    В таких условиях высок риск возникновения грибковой плесени или размножения патогенных микроорганизмов. Если оплетка не специализированная, оно легко может оголиться на жаре в пустыне или в тропиках.
  • Холодостойкие или устойчивые к холоду под маркировкой КГ-ХЛ.
    Полимерная оплетка в них абсолютно устойчива к морозам, благодаря чему провод не замерзает и не трескается на холоде вплоть до -60°С, то есть при самом суровом климате.

Требования по безопасности

Как и любые другие приспособления, предназначенные для работы с электричеством, провода для сварки подпадают под строгие требования и обязательные высокие нормы безопасности.

Основные требования по безопасности можно разделить следующим образом:

  • Сечение жилы должно быть в состоянии выдерживать необходимую электрическую нагрузку, то есть площадь сечения должна быть адекватной.
  • Тело провода должно выдерживать механические воздействия, равно как и влияние агрессивной химической среды. Эти условия выполняются с помощью правильной оплетки из полимерных материалов.
  • Обычно провода многократно скручиваются. Этот факт не должен сказаться на целостности оплетки – она должна быть эластичной и упругой.

Выбор сечения у сварочного кабеля

Площадь сечения провода для сварки – один из важнейших параметров для эффективной работы всего устройства: именно от площади сечения будут зависеть такие ключевые показатели как предельно максимальная сила тока и проводимость.

От этих ключевых показателей зависит качество общих работ по сварке – прочность и эстетика сформированного шва и скорость проведения операционных работ.

Площадь сечений, которые относятся к малым калибрам, насчитывают примерно 7 мм². Эти изделия предназначены для инверторных аппаратов компактных габаритов, с которыми работают при подключении к бытовым электрическим сетям с уровнем напряжения 220В.

Если же вы имеете дело с промышленным оборудованием для сварки автоматического типа, вам придется разбираться с токопроводящими кабелями с большими площадями сечения – около 47 – 49 мм².

Линейка такого рода изделий с самыми разными вариантами сечений и оплеток представлена в много численных каталогах и таблицах, которые помогут вам выбрать самый подходящий кабель по сечению с точностью до миллиметра.

В таких каталогах указаны дополнительно и маркировки, и предельные сила тока с вольтажом, длиной шнура и расчетной массой аппаратуры.

Что случится, если площадь сечения вашего провода меньше необходимого размера и никак не подходит по запрограммированной мощности к инвентарному аппарату: электрический ток будет вырабатываться в избытке, в результате он начнет концентрироваться на предохранителе устройства.

Вы не сможете работать в таких условиях, потому что при малейшем зажигании электрической дуги аппарат будет мгновенно отключаться, чтобы сбросить напряжение.

Правила подключения и использования

При подключении кабелей к инверторным аппаратам существует ряд правил, которые необходимо знать и выполнять в обязательном порядке:

  • Для подключения устройства на его конце имеются сварочные разъемы и специальные наконечники, прикрепленные спаиванием – вилки для сварочного кабеля. Подключать изделие следует только через них.
  • Провода можно соединять друг с другом. Делать это следует только с помощью специальной опрессовки. Главным правилом здесь является обязательная изоляция соединения между собой.
  • Кабель подключается к разъемам силового типа и электродам через их держатели. В данном случае необходимо помнить о полярности, которую менять нельзя, за исключением тех случаев, когда меняются все параметры тока.
  • Сварочный кабель для инвертора нельзя использовать для каких-либо других целей – подтягивать с его помощью, к примеру, аппарат к себе.
  • Обязательное требование – полное техническое соответствие кабеля и соответствующего оборудования по номинальной мощности и всем остальным параметрам.

Удлинение кабеля: да или нет

Данный вопрос самым удивительным образом продолжает волновать умы профессионалов и является горячей темой обсуждения в течение долгого времени.

Одни считают, что удлинение производить ни в коем случае нельзя, потому что слишком длинные провода с разъемами для сварочного кабеля приведут к снижению эффективности и качества работ.

С другой стороны, из-за слишком большой длины провода могут произойти потери напряжения. В этом случае дуга станет короче, контролировать ее будет намного сложнее, общее качество сварки снизится в значительной степени.

Критерии выбора кабеля для сварки

Главным критерием для выбора является стабильность процесса сварочных работ. На эту стабильность влияет много чего – не только показатели тока и источника сетевого напряжения, но и многие параметры сварочного и сетевого провода.

Поэтому при выборе думаем о правильной длине, верной площади сечения и материала оплетки – все три параметра имеют серьезное значение. Если, к примеру, сила сварочного тока достигает высоких значений, провод нужно выбирать по определенному типа и материалу.

Мы уже говорили, что все провода для сварочных аппаратов имеют свои значения электрического сопротивления. Его можно рассчитать по таблицам, это не проблема. Например, проводник из алюминия имеет больший коэффициент сопротивления, чем проводник из меди.

В результате такой разницы алюминиевого провода для сетевого удлинителя понадобится много больше в килограммах, чем медного. Да и площадь сечения у алюминия также должна быть больше.

С учетом таких фактов удлинение сетевых проводов производят с помощью медных изделий в двух вариантах: двух- или трехжильными, длиной, не превышающей сорока метров. Что же касается площади сечения, то она должна быть больше 2,5 мм².

Выбор сварочных проводов немного отличается от выбора сетевых проводов. Изделия для сварки отбираются с учетом силы выходного тока, здесь имеют огромное преимущество медные многожильные марки с оплеткой высокой гибкости и усовершенствованной изоляцией.

Самые популярные провода для сварочного инвертора продаются под маркировкой КГ, что означает гибкую оплетку, или КОГ, что означает очень гибкую оплетку. Эти марки отличаются отличной изоляцией в несколько слоев с внешней оплеткой, выполненной из резиновых материалов.

Условия будущих работ должны быть заранее учтены в обязательном порядке, потому что нужно выбрать самый адекватный вид изоляции и стойкости к повреждениям механического характера, температурным условиям или агрессивной химической внешней среде.

Читать еще:  Какие инструменты применяются для нарезания резьбы

Умение читать и понимать маркировку сварочных кабелей может помочь вам в этом непростом деле:

  • Если маркировка выглядит КГ Т 1х16, то это означает изделие одножильное с площадью сечения жилы 16 мм², в тропическом исполнении с устойчивостью к температурам от -10 до +55°С.
  • Маркировка КОГ ХЛ 1х50: одножильное изделие с сечением 50 мм², морозоустойчивое и теплоустойчивое к температурам от -40 до +50°С. В данном случае индекс термостойкости не присутствует.

Длина провода и площадь сечения должны согласовываться с силой электрического тока и остальными параметрами.

Подводим итоги

Мы разбирались с вопросом выбора сварочного кабеля, его маркировкой, техническими характеристиками и параметрами их работы в экстремальных условиях.

Кабель для сварочного инвертора стоит дорого, ошибаться с его выбором очень нежелательно, ведет помимо лишних трат вы рискуете получить целый набор неприятностей типа короткого замыкания или отсутствия возможности поджечь электрическую дугу.

Как правильно удлинять сварочные кабели

#21 Dr_MMA

Понятно. По лампочке конденсаторами подобрали звук дуги. (тихо сматываю два 30-ти метровых кабеля, переноску 25 метров, забираю маску, пенал с секачём и электродами, удаляюсь)

“По лампочке конденсаторами подобрали звук дуги. ” .

#22 АВН

При появлении дуги лампочка светилась в пол накала и звук дуги изменялся. Но когда я подключил конденсатор между держателем и массой лампочка погасла и звук дуги стал обычным.

#23 Klez

Этим подключением кондёра,вы просто сделали “штыковую” хар-ку инвертора..вот и варить приятнее стало.

#24 дмитров

я удлиняю потому что, работая на высоте мне легче без лишнего груза на плече.

#25 Klez

Ладно вес,но зачем на китайца который выдаёт 140-160А такие кабеля?

16 квадратов за глаза..

#26 дмитров

#27 Rust_eze

  • Участник
  • Cообщений: 736
    • Город: Иркутская обл. г.Усолье-Сибирское

    хоть и не много но эта лишняя нагрузка на инвертор

    А применение дросселя с конденсаторами должна быть грамотной, в противном случае LC цепочка может в войти в резонанс и тут уж как попадет, либо инвертор пробьет, либо кондеры взорвутся. Теорию ТВЧ никто не изучал!

    #28 дмитров

    Инвертору как раз наоборот – разгрузка.

    Это трансу с балластником пофиг где упадут излишки :на балластнике или на кабелях .

    А вот инвертору как раз не пофиг ,ведь все потери пойдут через него.

    #29 Космос

    Не силён в электрике, в связи с чем вообще не понял, в чём собственно проблема ?

    У меня в паспорте инвертора есть следующее (как думаю и у всех):

    #30 Rust_eze

  • Участник
  • Cообщений: 736
    • Город: Иркутская обл. г.Усолье-Сибирское

    Опасность только та, которую и описал автор. Что с увеличением длинны кабеля усиливается эффект ЭДС, и диоды внутри инвертора могут с этим не справится и пробьются. В остальном же это все же сопротивление, и приходится лишь увеличивать мощность аппарата, но при этом фактическая мощность которая нам была нужна для того или иного электрода остается не изменой. И если аппарат рассчитан выдать 200А, то он и выдаст их при номинальном длине и сечении провода, а если нам надо варить тройкой, в приделах 80-95 А, то что мешает нам увеличить длину кабеля.

    #31 АВН

    Собственно в том, что раздел называется “РДС”, а не “Ремонт и модернизация”. В добавок топикстартер не объяснил изначально суть проблемы; для чего он удлиняет кабеля, какой/чей у него инвертор (мутное фото “250DP” и какие-то “ириски”), св. токи и работа. Всё пришлось вытаскивать клещами. Даже результат эксплуатации ещё не известен. Но уже рассказал как можно отрегулировать “звук дуги” при помощи лампочки на 24 В. Или поменять ВАХ, а может ещё что.

    p.s. Космос , изготовителю Вашего инвертора: “Рекомендуемая длиНа не настолько длиННа”.

    Сообщение отредактировал АВН: 10 Январь 2015 16:52

    #32 pavlo71

    лампочка горит из-за того, что удлиненный кабель является дополнительным активным сопротивлением, и на нем падает часть напряжения, но там падает очень малая часть, поэтому 24В лампочка гореть в полнакала не может.

    #33 Dr_MMA

    лампочка горит из-за того, что удлиненный кабель является дополнительным активным сопротивлением, и на нем падает часть напряжения, но там падает очень малая часть, поэтому 24В лампочка гореть в полнакала не может.

    Кабель 50 мм квадрат 12 метр- его активное сопротивление очень мало. Но индуктивное сопротивление на высоких частотах достаточное. Когда подключаю конденсатор высокочастотная составляющая шунтируется и лампочка не горит. Лампочка.ppt 56,5К 294 скачиваний

    #34 Dr_MMA

    Опасность только та, которую и описал автор. Что с увеличением длинны кабеля усиливается эффект ЭДС, и диоды внутри инвертора могут с этим не справится и пробьются. В остальном же это все же сопротивление, и приходится лишь увеличивать мощность аппарата, но при этом фактическая мощность которая нам была нужна для того или иного электрода остается не изменой. И если аппарат рассчитан выдать 200А, то он и выдаст их при номинальном длине и сечении провода, а если нам надо варить тройкой, в приделах 80-95 А, то что мешает нам увеличить длину кабеля.

    Выходной ток инвертора состоит из двух составляющих компонентов- постоянный + пульсирующий. Ток регулируется по методу широтноимпульсной модуляции. Чем меньше ток, тем больше пульсирующий компонент и тем больше влияние индуктивности кабелей. Поэтому уменьшение тока не выход из ситуации.

    #35 Cactus78

    Dr_MMA ,Подключите дроссель на выход инвертора и вы его просто не узнаете. Даже самый дешовый китаец,начинает варить уонями. Только дроссель должен быть не маленький,я использовал вторичную обмотку сварочного трансформатора.

    Ничего при этом в аппарате не сгорает,проверено на нескольких моделях.

    #36 Rust_eze

  • Участник
  • Cообщений: 736
    • Город: Иркутская обл. г.Усолье-Сибирское

    Подключите дроссель на выход инвертора и вы его просто не узнаете

    Вот-вот, я свой тоже не узнал. Правда п/а, но суть та же. Он даже стал спокойно варить проволокой Ф1,2мм

    Прикрепленные изображения

    #37 pavlo71

    Кабель 50 мм квадрат 12 метр- его активное сопротивление очень мало. Но индуктивное сопротивление на высоких частотах достаточное. Когда подключаю конденсатор высокочастотная составляющая шунтируется и лампочка не горит. Лампочка.ppt

    индуктивное сопротивление тоже мизерное, т. к.

    1. кабель обычно размотан почти в прямую линию;

    2. частота 10 – 200 кГц не является высокой, с точки зрения радиоэлектроники

    а индуктивное сопротивление согласно этой науки, тем больше, чем болше частота источника напряжения.

    Dr_MMA , зачем Вы конденсатор туда прицепили? этот “кондер” должен стоять в сварочнике, и еще, какая емкость конденсатора?

    Сообщение отредактировал pavlo71: 11 Январь 2015 12:55

    #38 pavlo71

    Выходной ток инвертора состоит из двух составляющих компонентов- постоянный + пульсирующий. Ток регулируется по методу широтноимпульсной модуляции. Чем меньше ток, тем больше пульсирующий компонент и тем больше влияние индуктивности кабелей. Поэтому уменьшение тока не выход из ситуации.

    чушь какая-то, св. ток или постоянный или пульсирующий, Вы слышали звон, а не знаете где он, пульсации убираются вот тем конденсатором, что у автора на рисунке, причем чем выше частота, тем меньшую емкость требуется. а насчет ШИМа скажу следующее: в инверторах применяется совсем не ШИМ, а преобразование частот с целью уменьшения габаритов аппарата т.е., для транс-ра работающего на частоте 50 Гц требуется массивное железо, а для транс-ра, с теми же характетистиками, но работающего на частоте 100 кГц, нужен небольшой ферритовый сердечник.

    Ссылка на основную публикацию
    Adblock
    detector
